Introducción
El cálculo de la potencia y la longitud adecuada para un sistema de heat tracing es un paso esencial para garantizar que una tubería o superficie se mantenga a la temperatura deseada.
Sin un dimensionamiento correcto, se pueden generar problemas como sobrecalentamiento, consumo excesivo de energía o insuficiencia térmica.
Este artículo explica siete guías esenciales para calcular la potencia y la longitud de los cables calefactores, desde la estimación de la pérdida de calor hasta la aplicación de fórmulas y herramientas de cálculo.
1. Determinación de la Pérdida de Calor en la Tubería

Antes de elegir un cable calefactor, es fundamental conocer cuánta energía se pierde a través de la tubería.
Esta pérdida depende de factores como el diámetro de la tubería, el espesor del aislamiento térmico y la diferencia de temperatura entre el fluido y el ambiente.
La fórmula básica para calcular la pérdida de calor (Q) en vatios por metro es: Q=U×A×(Tm−Ta)Q = U \times A \times (T_m – T_a)Q=U×A×(Tm−Ta)
Donde:
- QQQ es la pérdida de calor en watts por metro.
- UUU es el coeficiente global de transferencia de calor (W/m²K), que depende del aislamiento.
- AAA es el área superficial de la tubería por metro de longitud (m²/m).
- TmT_mTm es la temperatura de mantenimiento deseada (°C).
- TaT_aTa es la temperatura ambiente mínima esperada (°C).
Con esta ecuación, se puede calcular cuánta potencia se necesita para compensar la pérdida de calor y así mantener la temperatura del fluido dentro de la tubería.
2. Fórmula para Calcular la Potencia Requerida en Watts por Metro

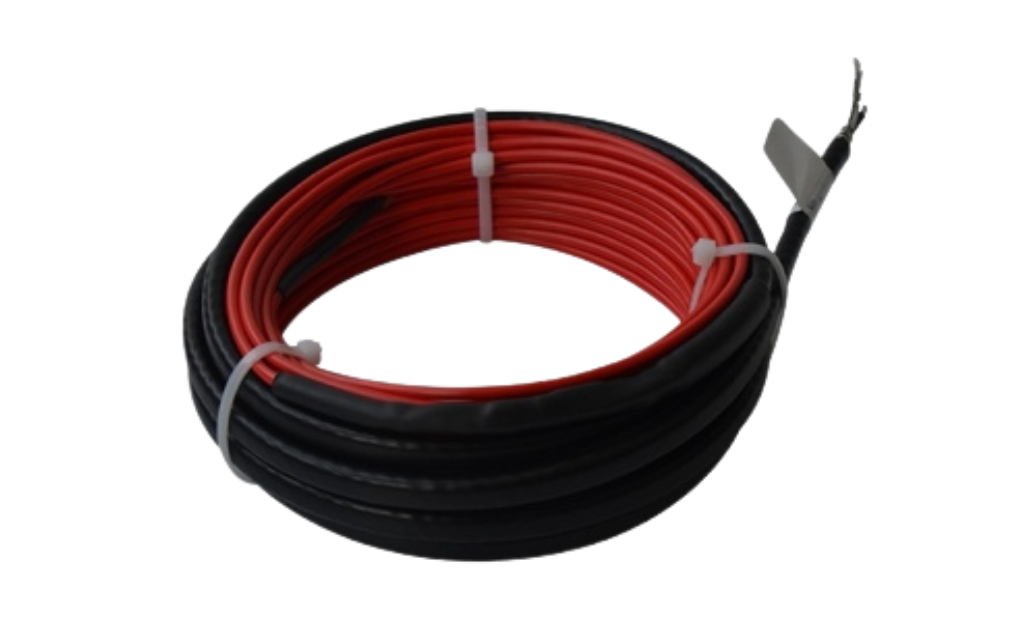

Para seleccionar un cable calefactor adecuado, se debe determinar la potencia necesaria por metro de tubería, considerando las pérdidas de calor previamente calculadas.
La ecuación para calcular la potencia del cable calefactor (P) en W/m es: P=QEfP = \frac{Q}{E_f}P=EfQ
Donde:
- PPP es la potencia del cable calefactor en W/m.
- QQQ es la pérdida de calor en W/m obtenida en la ecuación anterior.
- EfE_fEf es la eficiencia del sistema, usualmente entre 0.9 y 1.1, dependiendo del aislamiento y la instalación.
Si el resultado es, por ejemplo, 25 W/m, se necesita un cable calefactor con esa potencia para compensar las pérdidas térmicas y mantener la temperatura requerida.

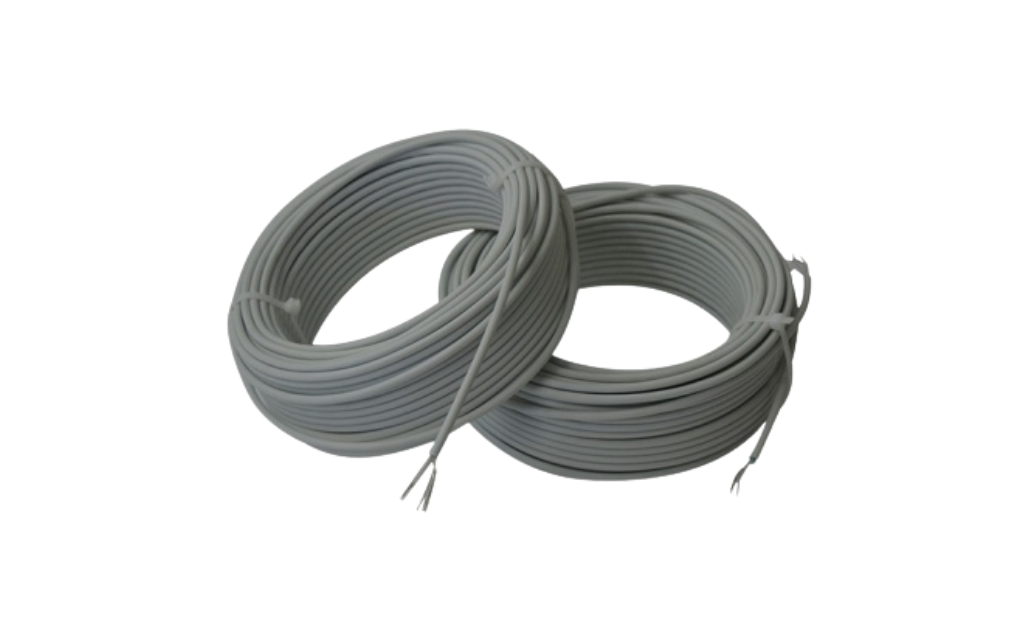

3. Cálculo de la Longitud de Cable Calefactor Necesaria

La longitud total del cable calefactor no siempre es igual a la longitud de la tubería, ya que depende del método de instalación.
La fórmula general para determinar la longitud del cable calefactor (L) es: L=F×LtL = F \times L_tL=F×Lt
Donde:
- LLL es la longitud total del cable calefactor en metros.
- FFF es el factor de instalación, que depende de la técnica de instalación utilizada.
- LtL_tLt es la longitud de la tubería a calentar en metros.
El factor de instalación (F) depende del tipo de cableado:
- Para cableado en línea recta: F=1F = 1F=1.
- Para cableado en espiral en tuberías pequeñas: F=1.3−1.6F = 1.3 – 1.6F=1.3−1.6.
- Para cableado doble paralelo en tuberías grandes: F=2F = 2F=2.
Si se tiene una tubería de 50 metros y se usa un patrón en espiral con un factor de 1.5, la longitud de cable calefactor necesaria sería 75 metros.
4. Consideraciones sobre el Espaciado y el Método de Instalación

La forma en que se instala el cable calefactor influye en la eficiencia del sistema. Hay tres métodos principales:
- Trazado recto: El cable corre paralelo a la tubería, ideal para aplicaciones de baja potencia.
- Trazado en espiral: Se enrolla alrededor de la tubería, proporcionando mayor cobertura térmica.
- Múltiples cables paralelos: Usado en tuberías de gran diámetro para distribución uniforme del calor.
Es importante calcular la separación óptima entre espirales, asegurando que la potencia distribuida sea suficiente sin generar zonas frías o calientes en la tubería.
5. Factores que Afectan el Cálculo: Aislamiento y Temperatura Ambiente

El espesor y el tipo de aislamiento afectan significativamente la cantidad de potencia requerida. Materiales como lana de vidrio, espuma elastomérica y aerogel ofrecen distintas eficiencias térmicas, lo que puede reducir o aumentar las necesidades de trazado térmico.
La temperatura ambiente es otro factor crítico. Si la temperatura baja significativamente, la pérdida de calor se incrementa, lo que exige cables calefactores más potentes. En climas extremadamente fríos, se recomienda sobredimensionar la potencia para evitar fallos en el sistema.
6. Uso de Tablas y Herramientas en Línea para Dimensionamiento

Existen tablas y calculadoras en línea que simplifican el cálculo de potencia y longitud de cable calefactor.
Estas herramientas permiten ingresar parámetros como diámetro de tubería, temperatura de mantenimiento y temperatura ambiente para obtener una recomendación de potencia y longitud del cable a instalar.
Las tablas de selección de fabricantes proporcionan valores predefinidos para diferentes escenarios, reduciendo la necesidad de cálculos manuales y mejorando la precisión en el dimensionamiento del sistema.
7. Ejemplo Práctico de Cálculo Paso a Paso

Supongamos que se necesita mantener una tubería de 30 metros de longitud a 50°C, con una temperatura ambiente mínima de -10°C y un aislamiento de 25 mm de espesor.
- Se calcula la pérdida de calor (Q) con la fórmula de transferencia térmica.
- Se determina la potencia del cable calefactor (P) usando la ecuación de compensación de pérdidas.
- Se calcula la longitud del cable calefactor (L) aplicando el factor de instalación adecuado.
- Se selecciona un cable calefactor de potencia apropiada de acuerdo con las tablas de fabricante.
Este procedimiento garantiza que el sistema de heat tracing funcionará de manera eficiente y segura.
Conclusión
El cálculo de potencia y longitud de cables calefactores es un proceso clave en el diseño de sistemas de heat tracing.
Conociendo la pérdida de calor de la tubería, se puede determinar la potencia requerida y la cantidad de cable necesario para una instalación óptima.
Aplicando las fórmulas adecuadas y considerando factores como el aislamiento y la temperatura ambiente, es posible diseñar un sistema eficiente que garantice la temperatura deseada sin desperdicio energético.
Utilizar herramientas de dimensionamiento y realizar cálculos detallados es fundamental para asegurar el éxito de la instalación.
